A.用途：
本儀器是一種集光、機、電及計算機于一體的CNC型、移動橋式三坐測量機。主要用于測量幾何基本元素、距離、角度、形狀誤差、位置誤差、相交、對稱等，適合于工廠、計量室和車間生產現場使用。
軸類件尺寸檢測 |
箱體件尺寸檢測 |
孔板件尺寸檢測 |
空間尺寸檢測 |
|

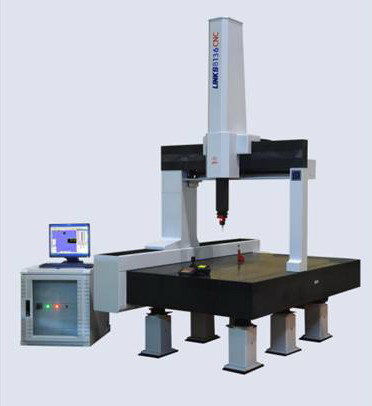

574CNC(6810N)型三坐標測量機 |
7106CNC(6811B)型三坐標測量機 |
8136CNC(6813)型三坐標測量機 |
474CNC(6810B)型三坐標測量機 |
|
|
B.特點：
● 采用移動橋式結構，操作視野開闊，易于實現高速測量。與工作臺移動式結構相比，承載能力大，結構緊湊。
● 花崗巖測量平臺，其工作表面在使用中保養維護簡便，材質穩定，能夠保證長期不變形，線膨脹系數小，機械精度高，防銹、防磁、絕緣。
● 三軸均采用氣浮導軌，高剛度、高精度、高承載、高氣膜剛性的氣浮軸承，消除了能導致測量誤差的摩擦熱。基于其接近無摩擦移動的特點，故能夠長久保證導軌良好的機械精度。
● 采用光軸斜輪無間隙摩擦傳動和齒形帶傳動，結構簡單，傳動平穩，噪聲小。
● 氣缸式Z軸重量平衡系統及電磁閥控制防滑落系統安全可靠。
● 采用進口精密空氣濾清器和調壓器，充分保證氣源的潔凈。
● 長度測量基準和探測系統采用進口精密光柵尺及測頭系統。
● 進口交流伺服電機驅動，運動平穩，重復定位精度高。
|
|
C.技術規格：
|
技術規格/型號
|
474CNC(6810、6810B)
|
7106CNC(6811A、6811B)
|
574CNC(6810N)
|
8136CNC(6813)
|
|
驅動形式
|
操縱桿和CNC
|
操縱桿和CNC
|
操縱桿和CNC
|
操縱桿和CNC
|
|
測量范圍（X×Y×Z）
|
450mm×650mm×400mm
|
700mm×1000mm×600mm
|
500mm×700mm×400mm
|
800mm×1350mm×600mm
|
|
分辨力
|
0.0005mm
|
0.0005mm
|
0.0005mm
|
0.0005mm
|
|
(20±1)℃
|
重復性
|
1.25μm
|
1.5μm
|
1.25μm
|
1.5μm
|
|
單軸綜合位置誤差
|
（2.5+L/250）μm
|
（3.0+L/250）μm
|
（2.5+L/250）μm
|
（3.0+L/250）μm
|
|
空間綜合位置誤差
|
（3.5+L/250）μm
|
（4.0+L/250）μm
|
（3.5+L/250）μm
|
（4.0+L/250）μm
|
|
最大允許測量工件重量
|
350kg
|
800kg
|
350kg
|
900kg
|
|
最大允許測量工件尺寸
|
675mm×1235mm×500mm
|
1000mm×1720mm×750mm
|
700mm×1300mm×500mm
|
1050mm×2000mm×780mm
|
|
儀器凈重
|
850kg
|
3000kg
|
900kg
|
3000kg
|
|
儀器毛重
|
1000kg
|
3400kg
|
1100kg
|
3400kg
|
|
主機尺寸(長×寬×高)(mm)
|
915×1235×2425(1825+500)
|
1430×1720×3000(2600+350)
|
1048mm×1472mm×2350mm
|
1453mm×2295mm×3000mm
|
|
包裝外形尺寸(長×寬×高)
|
1300mm×1600mm×2200mm
|
1700mm×2100mm×2100mm
|
1554mm×1266 mm×2115mm
|
2590mm×1870mm×2087mm
|
|
1400mm×1800mm×1600mm
|
1400mm×1700mm×1710mm
|
1800mm×1354 mm×987mm
|
1600mm×1400mm×1207mm
2550mm×650mm×537mm
|
|
D.環境要求：
|
儀器檢定環境溫度
|
（20±1）℃
|
|
儀器允許使用環境溫度
|
10℃～35℃（恒溫）
|
|
精密檢測時環境溫度每小時變化小于
|
0.5℃/?h
|
|
精密檢測時儀器環境溫度等溫時間大于
|
24h
|
|
精密檢測時環境在縱橫間1m內變化小于
|
0.5℃/m
|
|
精密檢測時被測工件應在室內恒溫大于
|
4h
|
|
電源電壓
|
220V
|
|
電源電壓頻率
|
50Hz
|
|
電源最大消耗功率不超過
|
800W
|
|
環境相對濕度
|
(60±5)%
|
|
壓縮空氣(最小供氣壓力)
|
0.6MPa
|
|
壓縮空氣工作壓力
|
0.4MPa
|
|
壓縮空氣供氣流量大于
|
200L/min(0.4Mpa)
|
|
環境振動
|
4Hz～20Hz ＜0.25μm
＞20Hz ＜0.5μm
|
|
E．探測系統配置:
1.探測系統基本配置(英國RENISHAW)：
|
序號
|
名稱
|
備注
|
 |
|
1
|
手動觸發雙旋轉測頭座MH20i
|
含TP20測頭
|
|
2
|
(M2)測針φ2 長20mm
|
有效工作長度14mm
|
|
3
|
(M2)測針φ4 長30mm
|
|
|
4
|
(M2)測針（陶瓷）φ5 長50mm
|
|
|
5
|
測針接桿M2 長30mm
|
|
| 6 |
測頭接口PI4-2 |
只有6810、6811A配 |
|
7
|
測頭電纜
|
|
2.探測系統用戶可選配置(英國RENISHAW)：
|
序號
|
名稱
|
備注
|
 |
|
1
|
(M2)測針φ0.5 長10mm
|
有效工作長度3mm
|
|
2
|
(M2)測針φ1 長10mm
|
有效工作長度4.5mm
|
|
3
|
(M2)測針φ1 長20mm
|
有效工作長度12.5mm
|
|
4
|
(M2)碳纖維測針φ5 長50mm
|
|
|
5
|
碳纖維測針接桿(M2) 長50mm
|
|
|
6
|
五位接頭（SC2）
|
M2
|
|
7
|
柱測針φ3 長13mm
|
|
|
8
|
盤測針φ25 厚3mm
|
|
|
|
F.成套儀器包括：
主機.......................................1臺
控制電箱...................................1套
微機.......................................1套
打印機.....................................1臺
觸發測頭座MH20i............................1件
直徑φ2mm、φ4mm、φ5mm測針..............各1件
30mm測針接桿...............................1件
標準球.....................................1套
|
G.標準附件：
日本SMC精密空氣濾清器組件(過濾精度0.5μm)....1套
壓縮空氣過濾器（儲氣罐）.....................1臺
卡裝組件.....................................1套
00級直角尺（400mm×250mm）...................1件 |
H.用戶可選附件：
八十三塊量塊（2等）....................1套
大八塊量塊（3等）......................1套
量塊夾具 ..............................1套 |
I.測量軟件配置：
配置1.HL-Axel CNC基礎版測量軟件———全功能基本測量通用軟件包
配置2.RationalDMIS自動版測量軟件———全功能基本測量通用軟件包
RationalDMIS可選擇配置附加模塊：齒輪檢測（內直齒、外直齒
、外斜齒），葉片檢測，凸輪檢測，SPC數據統計分析與質量控制
配置3.POSCOM測量軟件———全功能基本測量通用軟件包
|
1
